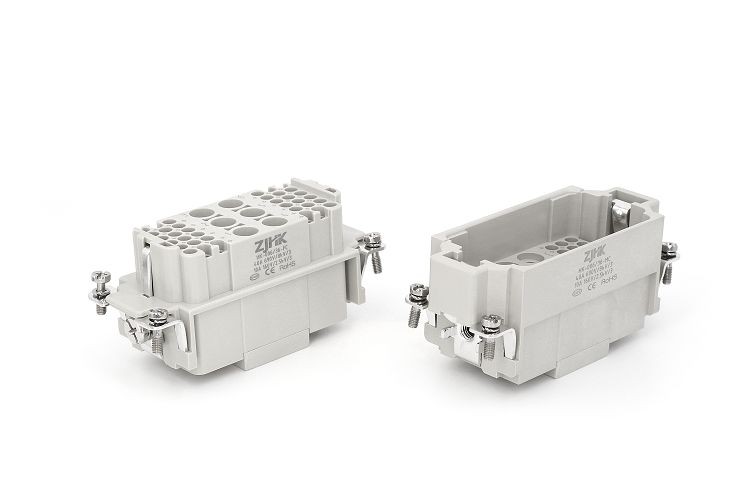

Вложки, Кримпване, мъжки, поликарбонат (PC), RAL 7032 (камъчесто сиво), номинален ток: 40 A, размер: 16 B, контакти: 6, + 36 допълнителни сигнални контакта, напречно сечение на проводника: 1,5 ... 6 mm², 0,14 ... 2,5 mm² Сигнал
Номер на част: 09 38 042 3001/09 38 042 3101
Категория | Вложки |
Серия | HK серия |
Идентификация | HK 006/36 |
Метод за прекратяване | Прекъсване на кримпване |
Пол | Мъж и жена |
Размер на черупката | 16B |
Брой контакти за захранване | 6 (40A) |
Допълнителни контакти | 36 допълнителни сигнални контакта (10A) |
PE контакт | Да |
Напомням | Моля, поръчайте кримп контакти поотделно. |
Напречно сечение на проводника (40A) | 1,5 ... 6 mm² |
Напречно сечение на проводника (10А) | 0,14 ... 2,5 mm² Сигнал |
Външен диаметър на телта | ≤5 mm |
Номинален ток | 40 A |
Номинално напрежение | 690 V |
Номинално импулсно напрежение | 8 kV |
Номинален ток (сигнал) | 10 A |
Номинално напрежение (сигнал) | 160 V |
Номинално импулсно напрежение (сигнал) | 2,5 kV |
Степен на замърсяване | 3 |
Изолационно съпротивление | GG gt; 1010 Ω |
Ограничаваща температура | -40 ... +125 °C |
Цикли на чифтосване | ≥ 500 |
RoHS | съвместим |
Размер на опаковката | 1 от всеки пол в чанта |
Страна на произход | Китай |
Продуктовата линия ZJHK HK-Combination има серия от комбинирани накрайници за захранване и предаване на сигнала. Осигурете множество стилове на терминиране, включително IDC, винт и кримпване.
Защитното покритие HK-Combination вече се предлага в различни цветови опции за бързо и лесно визуално идентифициране на връзката. Това помага да се намали рискът от неправилни връзки в полето.
Възможно е да се поставят четири силови контакта плюс отделен PE (защитен заземителен) контакт, като се използва максимално наличното пространство и се използват спестяващи пространство аксиални винтови терминали. Тези силови контакти и PE контакта могат да се използват за AWG до 16-10, което позволява да се постигне токов капацитет до 40 A.
Данни за рисуване
Мъжки пол :
Женски пол :
Както женските, така и мъжките вложки са безопасни за пръсти и могат да се използват в много различни приложения.
Комбинацията от много компактен размер и защитата на пръстите на женския и мъжкия контакт правят новата вложка жизнеспособна алтернатива на кръговите IEC EN60309 конектори за много приложения.
