Описание на продуктите

ПРЕГЛЕД НА ПРОДУКТА

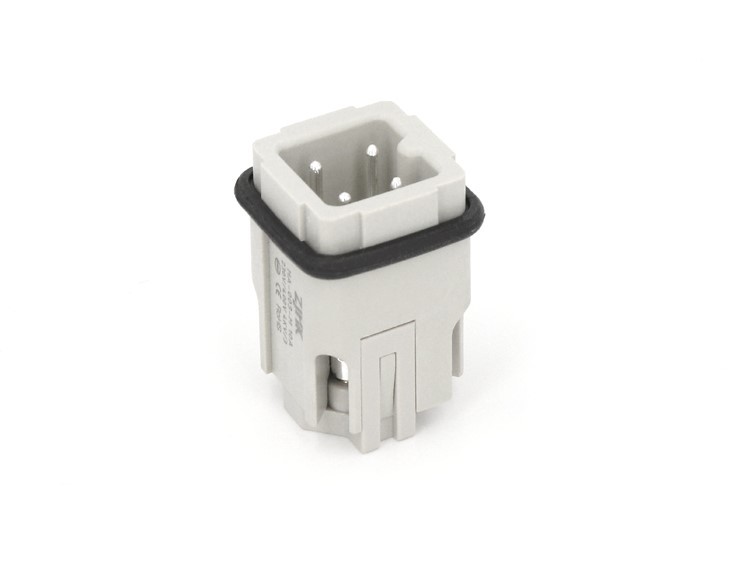

HA-003-M

Тънките серийни вложки могат да бъдат свързани с 3 проводника в по-малко пространство. Конфигуриран е с 4 пина: 3 за предаване на ток и 1 за заземяване. Тази продуктова серия може да бъде идеално съвместима със серията Harting 3A. Предимства: повишава гъвкавостта на инсталацията ефективно и може да се използва широко в шкафове с много свързани индустрии.

Технически характеристики

Спецификации

DIN EN 60 664/DIN EN 61 984

Брой контакти

Номинален ток

10A

Проводник за номинално напрежение-земя

230V

Проводник за номинално напрежение-проводник

400V

Номинално импулсно напрежение

4kV

Степен на замърсяване

Номинално напрежение според UL Csa

600V

Изолационно съпротивление

По-голямо или равно на 10¹⁰Ω

Материал

Поликарбонат

Ограничаване на температурата

-40 градуса ...+125 градуса

Запалимост Съгласно UL94

Механичен работен живот-цикли на чифтосване

По-голямо или равно на 500

Контакти

Медна сплав

Материал

Твърдо-сребърно покритие

Контактно съпротивление

По-малко или равно на 1mΩ

Габарит на проводника

1.0-2,5 mm²

AWG

18-14

Момент на затягане

0,25 Nm

ПЛАСТМАСОВИ КОМПОНЕНТИ

SABIC поликарбонат (PC) е идеален материал за тежко-вложки на съединители, предлагащ висока механична якост, устойчивост на топлина (до 125 градуса) и превъзходна електрическа изолация. Неговата устойчивост на удар, стабилност на размерите и UL94 V-0 запалимост гарантират надеждна работа в тежки среди като автомобилни, индустриални и възобновяеми енергийни приложения.

ПСИХИЧЕН КОМПОНЕНТ

Контактите се произвеждат чрез избор на материал, прецизно оформяне, формоване, термична обработка, покритие, стриктно тестване и окончателно сглобяване. Ние предлагаме контакти със сребърно- или позлатено- покритие от 3 μm, за да гарантираме издръжливост и висока проводимост. Всеки продукт е щателно тестван, за да се гарантира най-доброто качество и надеждност.

ЕЛЕКТРИЧЕСКИ ХАРАКТЕРИСТИКИ

Лявата снимка показва текущата товароносимост на серията HA-003. При същите условия HA-003 се справя безопасно с по-големи токове. По-високите температури намаляват неговия работен ток, докато по-дебелите проводници увеличават капацитета.

инструкции за монтаж

Свържете проводниците отдолу, затегнете винтовете с отвертка и ги съпоставете с мъжките вложки.

Как да инсталирам?>>

РАЗНООБРАЗНИ ПЕРСПЕКТИВИ

ДЪНО

Има три отвора за окабеляване и един отвор за заземяване отдолу. Винтове за опъване отстрани.

ТОП

Три щифтови вложки и един заземяващ проводник, с водоустойчиво уплътнение.

ПРОФЕСИОНАЛЕН ТЕСТ

Нашите продукти са преминали строги тестове за качество, включително тестване на солен спрей, тестване на постоянна температура/влажност, проверка на хидроизолация, оценка на UV устойчивост, измерване на силата на вкарване/извличане и други оценки на надеждността.

Урок за тестване>>
