Описание на продуктите

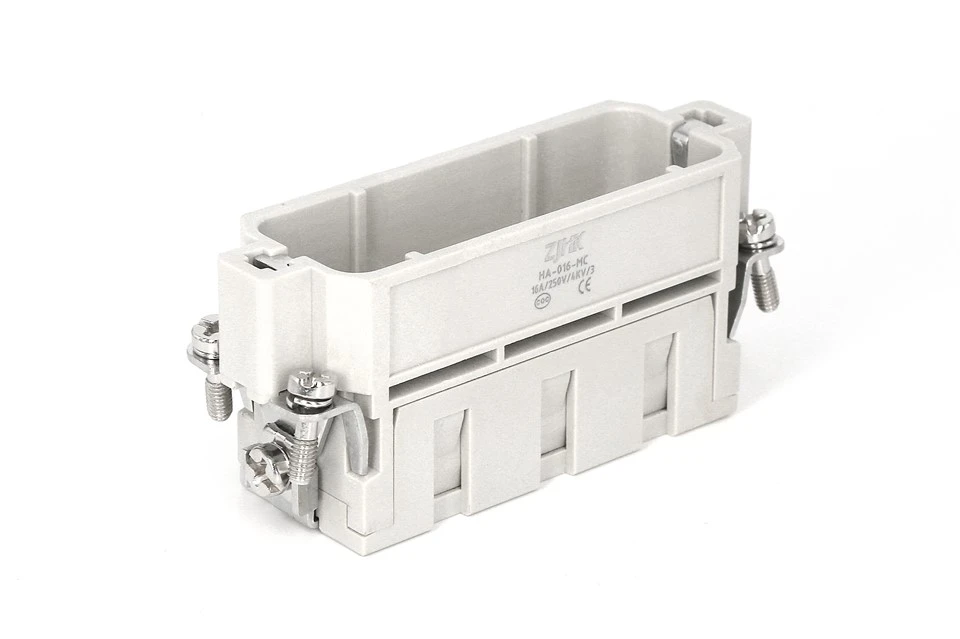

HA-016-MC

HA-016-MC е един вид HA тежкотоварна серия съединители, включващи кримпване на клеми, което осигурява стабилна електрическа работа без нагряване. Съединението е здраво и издържа на силни вибрации, удари, повишена температура и корозия, което го прави идеално за тежки индустриални среди. Оценен на 16 A, той обслужва приложения за опаковане, текстил, автоматизация и вятърна енергия.

техническа спецификация

Спецификации

DIN EN 60 664/DIN EN 61 984

Брой контакти

Номинален ток

16A

Номинално напрежение

250V

Номинално импулсно напрежение

4kV

Степен на замърсяване

Степен на замърсяване2 Също така

16A 230/400V 4kV 2

Номинално напрежение според UL Csa

600V

Изолационно съпротивление

По-голямо или равно на 10¹⁰Ω

Материал

Поликарбонат

Ограничаване на температурата

-40 градуса ...+125 градуса

Запалимост Съгласно UL94

Цикли на чифтосване-на механична работа

По-голямо или равно на 500

Контакти

Материал

Медна сплав

Повърхност

Твърдо-сребро/Твърдо-златоПокрити

Контактно съпротивление

По-малко или равно на 1mΩ

Винтова клема

Габарит на проводника

0.14-4,0 mm²

AWG

26-12

производствен процес

Нашите прецизни вложки се произвеждат чрез напълно автоматизирана производствена система, включваща рационализиран три-етапен процес на сглобяване: (1) Вмъкване на сърцевината - чрез използване на високо-прецизно роботизирано позициониране за инсталиране на проводими щифтове с точност ±0,01 mm; (2) Монтаж на кабелна връзка -, използващ дву-редова винтова матрица за сигурни електрически връзки; (3) Капсулация на корпуса - прилагаща-контролирано затягане за структурно свързване на компоненти. Този автоматизиран процес гарантира постоянно качество и прецизност във всяка произведена единица.

НОМИНАЛЕН ТОК

Фигурата вдясно предоставя текущите спецификации на рейтинга за нашата серия HA-016-MC. Сравнение с еквивалентни модели показва, че HA-016-MC поддържа умерен капацитет на тока при идентични работни условия, което го позиционира като балансирано решение за стандартни приложения.

ПЪЛЕН ДИСПЛЕЙ

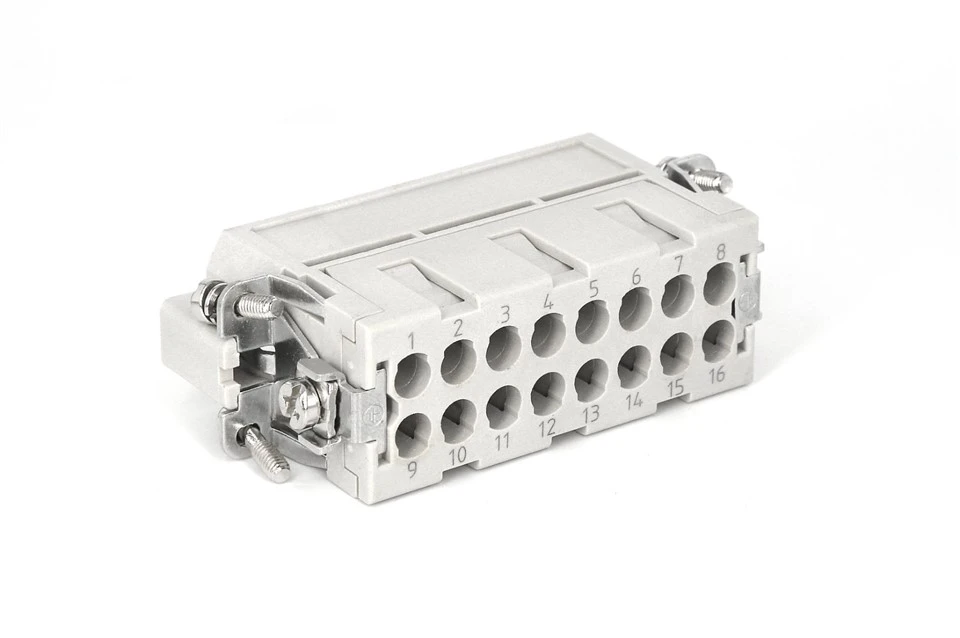

Странично от серия от 16 пина

Продуктът разполага с цифрово подредени крайни камери за прецизно разпределяне на щифтовете. Свързващите се мъжки кримпващи щифтове са сигурно заключени на място чрез интегриран вътрешен механизъм за задържане. Освен това страничните метални компоненти и техните винтове се сглобяват чрез комбинация от -вътрешни автоматизирани машини и ръчни процеси.

Мъжки и женски вложки от HA-016-MC

Изображението показва съвпадаща двойка мъжки и женски вложки. И двете изискват използването на отделни щифтове за кримпване. Изместената изпъкнала структура отстрани служи като поляризираща характеристика за предотвратяване на неправилно свързване. В сравнение с други методи на свързване, кримпването предлага превъзходна механична стабилност и надеждност.

СЪОТВЕТСТВАЩИТЕ КРИМП КОНТАКТИ

посребрен 16A мъжки контакт

сребърно покритие 16A женски

позлатен 16A мъжки контакт

позлатен 16А женски

ТЕСТОВО ОБОРУДВАНЕ И ПРОИЗВОДСТВО

DC Тест за повишаване на температурата

Този тест следи температурата на проводника под товар, за да определи безопасен токов капацитет. С увеличаването на тока, резистивното нагряване причинява повишаване на температурата, намалявайки тока. Оценката взема предвид размера на проводника, условията на околната среда и топлинните свойства, за да се установят безопасни работни граници и да се предотврати прегряване в електрическите системи.

Прецизна автоматизация за превъзходно качество

Производството на тези винт{0}}заключващи вложки се извършва на напълно автоматизирана линия, което гарантира изключителна последователност. Ключовите стъпки включват: прецизно вкарване на проводими щифтове в пластмасовия компонент с точност ±0,01 mm; автоматизираното закрепване на винтовете на двата реда сърцевини, за да се гарантират надеждни връзки; и окончателното сглобяване на металната обвивка и страничната плоча. Този интегриран процес гарантира точни размери и еднакво високо качество.

СЦЕНАРИИ ЗА ПРИЛОЖЕНИЕ

Нашите конектори за тежък- режим на работа са създадени да издържат на екстремните условия на горещоструйни форми и системи за екструдиране. Проектирани да издържат на високи температури, силни токове и непрекъснати вибрации, те поддържат стабилна работа чрез здраво уплътнение и устойчиви-на корозия материали, които предотвратяват навлизането на замърсители. Тяхното прецизно инженерство осигурява пълна съвместимост с индустриални-стандартни компоненти от Harting, ILME и TE, осигурявайки надеждно захранване и предаване на сигнала за максимално увеличаване на издръжливостта и оперативната ефективност в критични процеси.

в индустриите с горещи канаци>>

Heavy Duty Connectors as the Reliable Backbone of Hot Runner Industry

Тежко{0}}конекторите действат като невронен център на съвременните печатни линии: един стандартизиран интерфейс свързва захранващи устройства, стакери, щанцови-резачки и инспекционни модули независимо от марката, докато екранираните контакти предават мощност, серво сигнали и индустриален-Ethernet над 100 m с<10 ms delay. Next-generation inserts embed micro-sensors that stream temperature and resistance data via OPC UA for predictive maintenance; high-density hybrid layouts pack power, pneumatics and fiber optics into a 30 % smaller frame to serve compact presses. Halogen-free housings and silver-based plating extend service life beyond 5 000 cycles, cutting downtime and carbon footprint in compliance with twin-carbon targets.

в текстилните машини>>

ВИСОКА ПРОИЗВОДИТЕЛНОСТ

Модулни серии за предаване на сигнали

Конекторите за тежък режим на работа имат модулен дизайн, който интегрира мощност, сигнал и предаване на данни в един корпус. Това опростява окабеляването, поддържа гъвкава конфигурация и позволява лесно разширяване на системата за индустриална автоматизация и печатни машини.

виж повече

Подобряване на ефективността на шкафа с модулни конектори

Прилагането на съединители за тежки условия- в шкафове използва техния модулен дизайн за оптимизиране на ефективността и гъвкавостта. Това позволява персонализирани оформления, които комбинират различни типове контакти, ускоряват окабеляването, позволяват лесно преконфигуриране и опростяват процедурите за поддръжка.

виж повече

Персонализирани нива на защита

Тежко{0}}съединителите разполагат с модулна структура, която позволява персонализирани нива на защита за тежки среди. Този дизайн позволява една и съща съединителна рамка да бъде оборудвана с различни уплътнения, ключалки и черупки, осигурявайки надеждна работа при приложения, изложени на влага, прах и химическа корозия.

виж повече

ЗА НАШАТА КОМПАНИЯ

Като специалист в-тежкотоварни конектори, Haoke Electric Co., Ltd. изгражда репутацията си върху инженерни постижения и прецизно производство. Нашите усъвършенствани автоматизирани производствени съоръжения и специализиран екип за научноизследователска и развойна дейност ни позволяват да предоставяме съобразени, високо-производителни съединителни решения за предизвикателни индустриални среди. Ангажиментът на компанията за качество и безопасност е потвърден от сертификати UL, CQC, CE, UKCA и EAC, докато нашият глобален обхват-със силно навлизане в Европа и Америка-е циментиран чрез партньорства с международни лидери. Haoke е от ключово значение за осигуряването на интелигентна свързаност и задвижването на индустриалните иновации напред.

130+

активни членове

83+

Държави за износ

20+

Ежегодни изложби

13+

Години опит

ОТОРИЗИРАНА СЕРТИФИКАЦИЯ

Често задавани въпроси

Въпрос: 1. Колко дълго е вашето гаранционно време?

A: 12 месеца. Всеки проблем с качеството се променя при следващата ви поръчка безплатно.

Въпрос: 2. Какво е вашето предимство в сравнение с Harting, ILME, TE (SIBAS)?

О: Нашият HDC може да замени перфектно Harting, ILME, TE (SIBAS), повечето клиенти, които използват тези марки преди, след теста те избират нас. Също така нашата цена е по-ниска от Harting 40-50%.
