Описание на продуктите

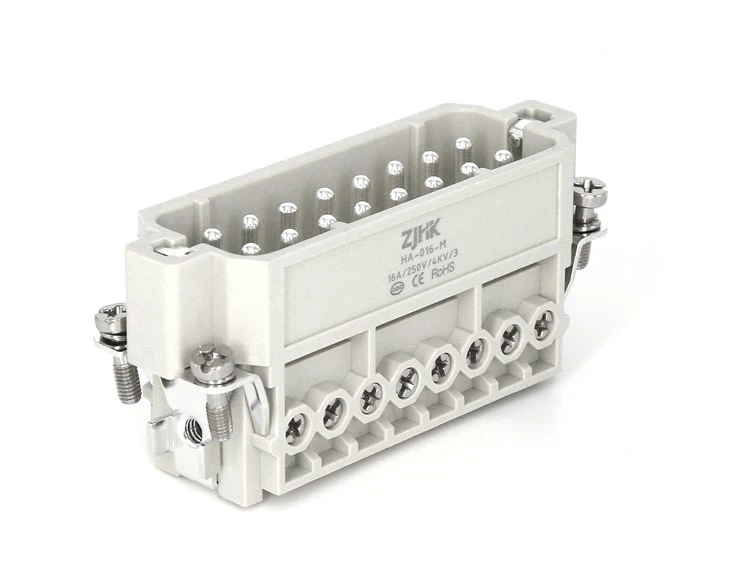

HA-016-M

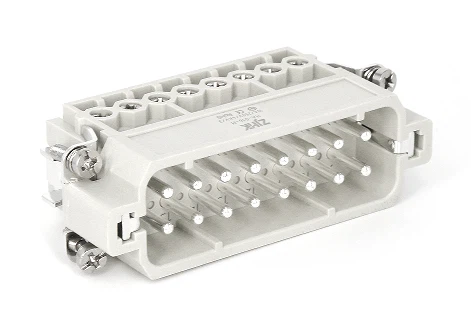

Серията HA-016 разполага с-спестяващ място дизайн с 16 плътно подредени контакта и странично-монтирано заземяване. Както е показано на лявата илюстрация, тези конектори използват посребрени щифтове за оптимална проводимост.

Предлага се във версии без марка за широка съвместимост, това компактно решение максимизира ефективността на пространството, без да прави компромис с оперативната надеждност.

техническа спецификация

Спецификации

DIN EN 60 664/DIN EN 61 984

Брой контакти

Номинален ток

16A

Номинално напрежение

250V

Номинално импулсно напрежение

4kV

Степен на замърсяване

Степен на замърсяване2 Също така

16A 230/400V 4kV 2

Номинално напрежение според UL Csa

600V

Изолационно съпротивление

По-голямо или равно на 10¹⁰Ω

Материал

Поликарбонат

Ограничаване на температурата

-40 градуса ...+125 градуса

Запалимост Съгласно UL94

Цикли на чифтосване-на механична работа

По-голямо или равно на 500

Контакти

Материал

Медна сплав

Повърхност

Твърдо-сребро/твърдо-златно покритие

Контактно съпротивление

По-малко или равно на 1mΩ

Винтова клема

Габарит на проводника

1,0-2,5 mm²

AWG

18-14

Момент на затягане

0,5 Nm

ПОЛЕТА НА ПРИЛОЖЕНИЕ

Нашите продукти се използват широко в разнообразни промишлени приложения, включително прецизни горещи канали, автоматизирани роботи и тежко-строителни машини. Благодарение на изключително компактния дизайн на чиповете от серията HA, може да се постигне ефективно предаване на ток и сигнал в значително намалено пространство, подобрявайки производителността, като същевременно оптимизира системната интеграция.

ПРЕДИМСТВА НА НАШИТЕ ПРОДУКТИ

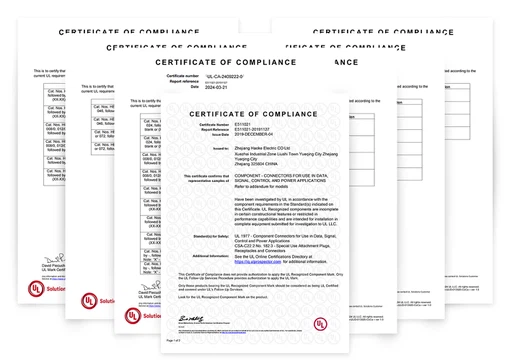

Нашите продукти се произвеждат в съответствие с индустриалните-стандартни спецификации и също така сме специализирани в персонализирани решения, пригодени да отговарят на конкретни изисквания. Те са проектирани да бъдат съвместими с широка гама от водещи марки на пазара, включително Harting, ILME, TE Connectivity и други. В допълнение, нашите продукти са получили международно признати сертификати като UL, EAC, UKCA, RoHS и ISO 9001, гарантиращи превъзходно качество и глобално съответствие.

КАПАЦИТЕТ НА ТОКА

Дясната таблица показва промяната на работния ток на HA-016 в зависимост от околната температура

РАБОТЕН ТОК

Дясното изображение илюстрира текущите рейтингови спецификации на нашата серия HA-016-M. В сравнение със сравними модели, HA-016-M показва по-консервативни стойности на тока при еквивалентни работни условия.

ЦЯЛОСТНА ПЕРСПЕКТИВА НА ПРОДУКТИТЕ

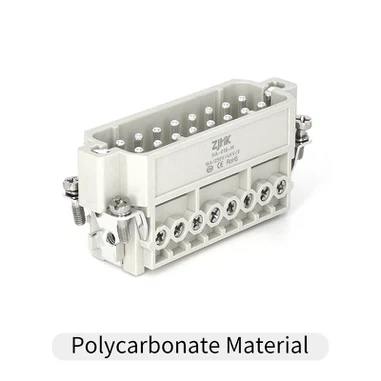

материалът на пластмасовата част

PC от SABIC доставя здрави, топло{0}}устойчиви (125 градуса) и -забавящи горенето (UL94 V-0) съединителни вложки за взискателни индустриални приложения.

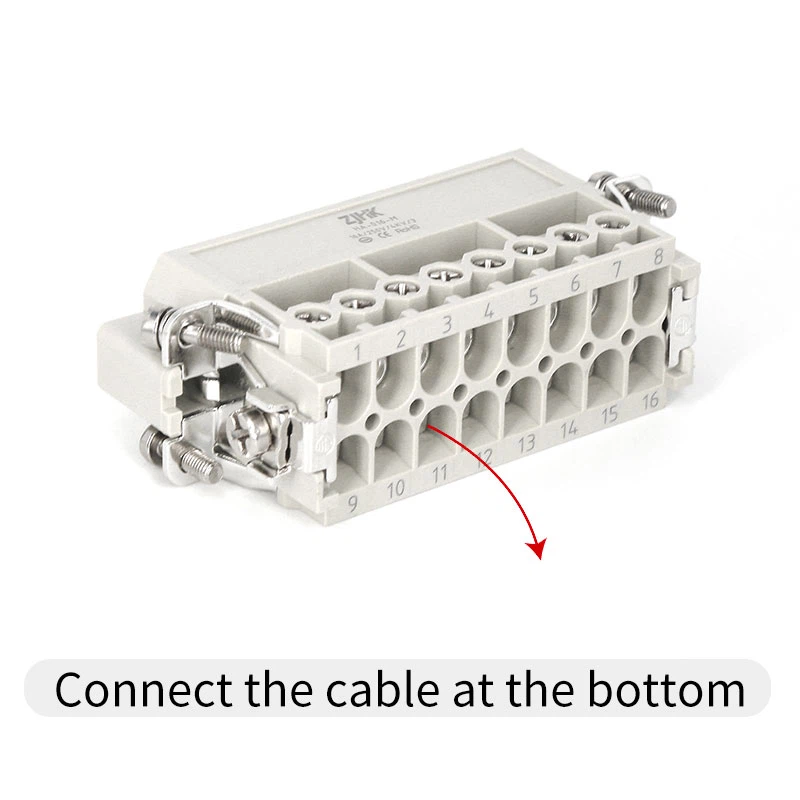

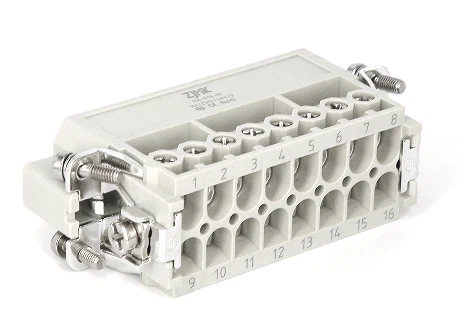

удобен метод на окабеляване

16-щифтова вложка с винтова клема, окабелена отдолу, позволяваща габарит на окабеляването от 1-2,5 квадратни милиметра.

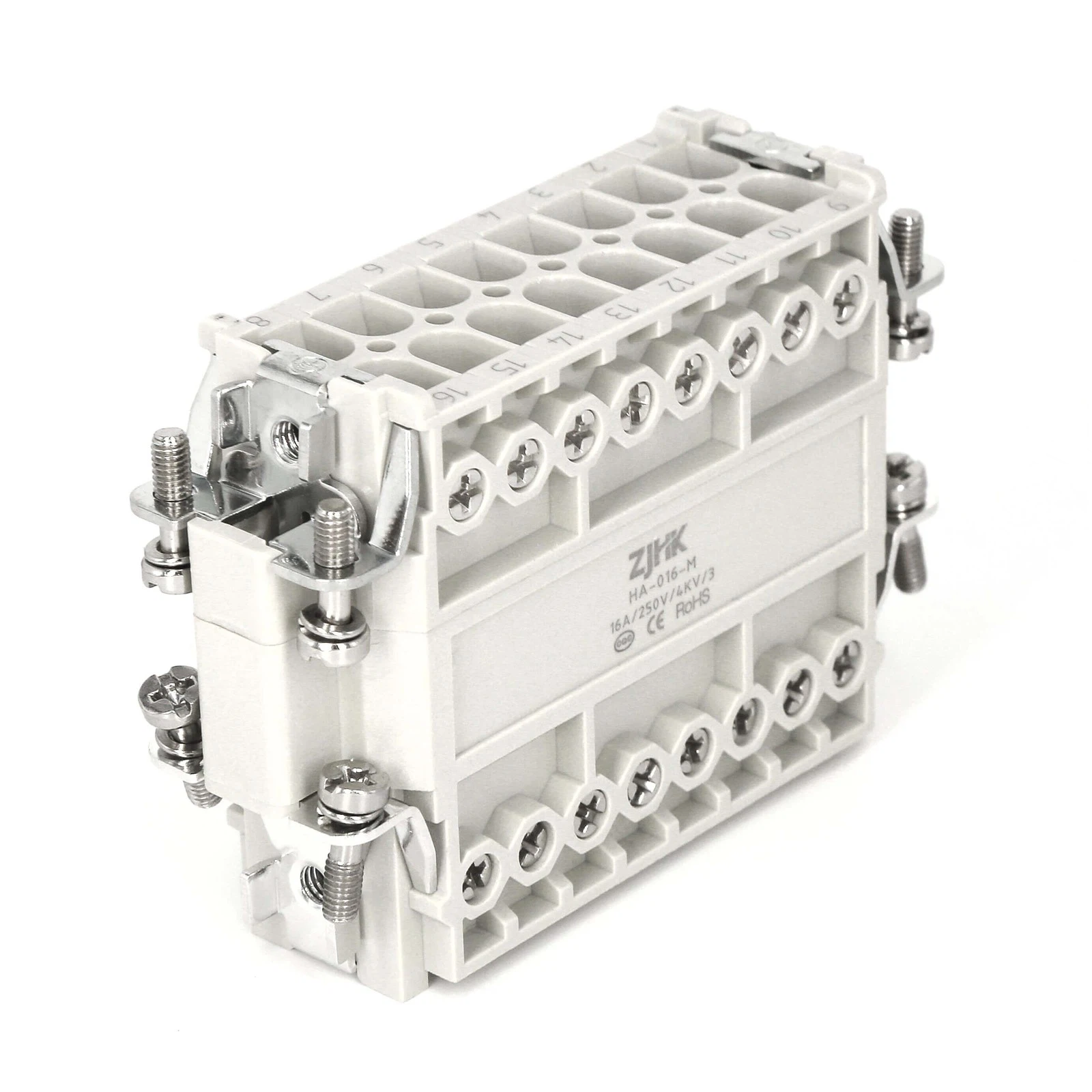

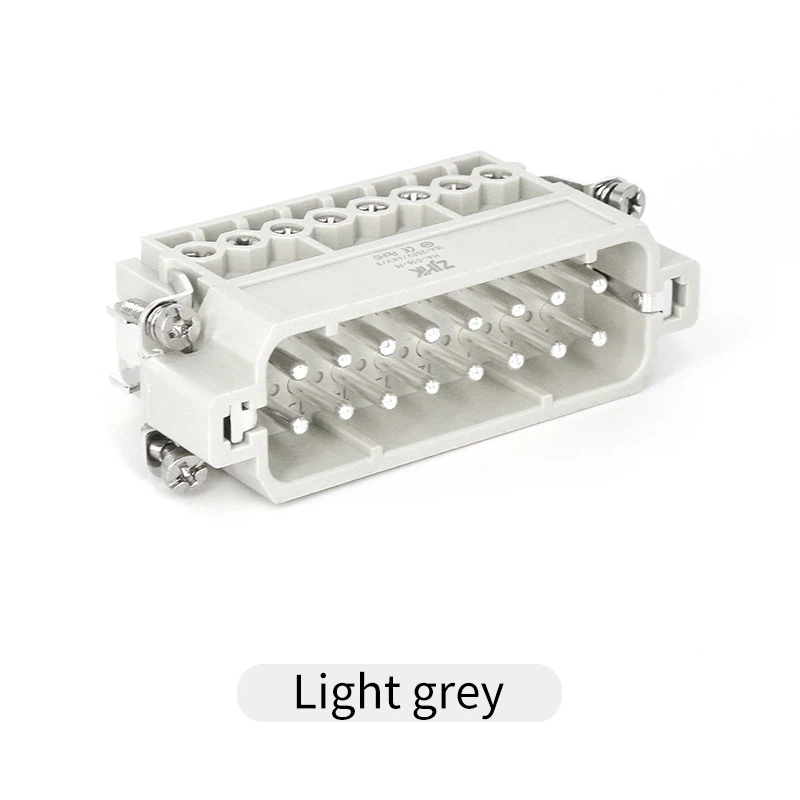

изглед отгоре

Гледайки надолу отгоре, може да се види цялото изображение на продукта, което обикновено е светло сиво

един комплект конектори

Кутия за кацане на търговски почистващ робот Cowers: Китайски мобилен софтуерен парк

ОБОРУДВАНЕ ЗА ИЗПИТВАНЕ

Енергодисперсивен рентгенов-флуоресцентен спектрометър

EDXRF: Незабавно откриване на много-елементи с лабораторна{1}}прецизност

Спектрометърът EDXRF е високо{0}}ефективен аналитичен инструмент, широко използван в мониторинга на околната среда и промишления контрол на качеството. Неговите три основни приложения включват:

Защита на околната среда: Бързо откриване на опасни тежки метали (Pb, Cd, Hg) в почвата, водата и праховите частици във въздуха, за да се гарантира съответствие с екологичните разпоредби

Анализ на материала: Прецизно тестване на състава на пластмасови компоненти и други материали

Промишлени тестове: Точно количествено определяне на съдържанието на мед и корозионните продукти в индустриалните материали

Тази технология за не-разрушителен тест предоставя бързи и надеждни резултати, предоставяйки критична подкрепа за оценка на околната среда и характеризиране на материала.

Тест за повишаване на температурата

Високо{0}}прецизен DC тест за повишаване на температурата: методи и приложения

Тази цялостна оценка определя безопасния токов капацитет на проводника чрез анализиране на повишаването на температурата при натоварване, като същевременно отчита свойствата на проводника (размер, материал, топлинни характеристики), условията на околната среда (околна температура, въздушен поток) и работните параметри (текуща величина/продължителност).

Продуктът е подложен на стриктно валидиране, включително термичен цикъл (-40 градуса до +125 градуса), устойчивост на корозия (солен спрей/влажност), механичен стрес (вибрация/удар) и изпитване на диелектрични характеристики, за да се гарантира надеждна работа в тежки среди и съответствие със стандартите IEC 60512 & MIL-STD-810, като в крайна сметка се предотвратяват повреди при прегряване, докато доставяйки научно валидирани рейтинги на ток за критични електрически приложения.

СЦЕНАРИИ ЗА ПРИЛОЖЕНИЕ

Нашите продукти се използват широко в различни индустрии, като гореща кана, транспорт, текстилни машини, вятърна енергия.

Формовъчна машина

гореща индустрия

Конекторът за тежък- режим на работа, проектиран за висока надеждност, поддържа горещи форми и екструзионно оборудване (16/24-щифтов стандарт), отлични при високи-температури и приложения с голям ток.

Каретата

железопътен транспорт

Той предлага plug{0}}and-модули за захранване, управление и други подсистеми, плюс високонадеждни връзки за тягови и сигнални системи, отговарящи на екстремните изисквания на околната среда.

Машини за печат

текстилни машини

Издръжливите-конектори осигуряват надеждно предаване на захранване/сигнал в текстилната/печатарската промишленост, отличавайки се с висок-токов капацитет, защита IP68 и устойчивост на вибрации за намалено време на престой в тежки среди.

Лопатка на ротора

производство на вятърна енергия

HAOKE ELECTRIC осигурява високопроизводителни-тежки-съединители за вятърна енергия, повишавайки надеждността и намалявайки разходите за жизнен цикъл в системи за чиста енергия.

ВЪЗМОЖНОСТ ЗА МНОГО-СРЕДИ

Приложението в кабинета

виж повече

Модулна серия за предаване на сигнал

виж повече

Конектори с висока-защита-, подходящи за тежки среди

виж повече

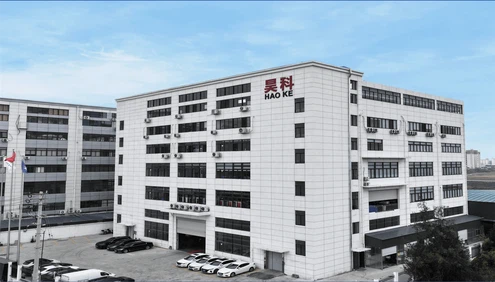

ЗА HAOKE ELECTRIC

HAOKE ELECTRIC Co., Ltd. е професионален производител на високо-качествени конектори, фокусиран върху създаването на надеждни и иновативни продукти. Разполагаме с квалифициран изследователски екип и модерни фабрики, предлагащи персонализирани решения за електрическо свързване за различни индустрии.

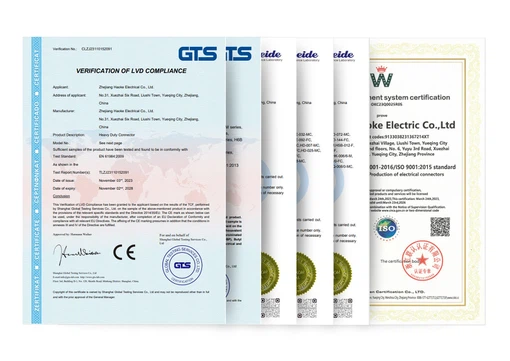

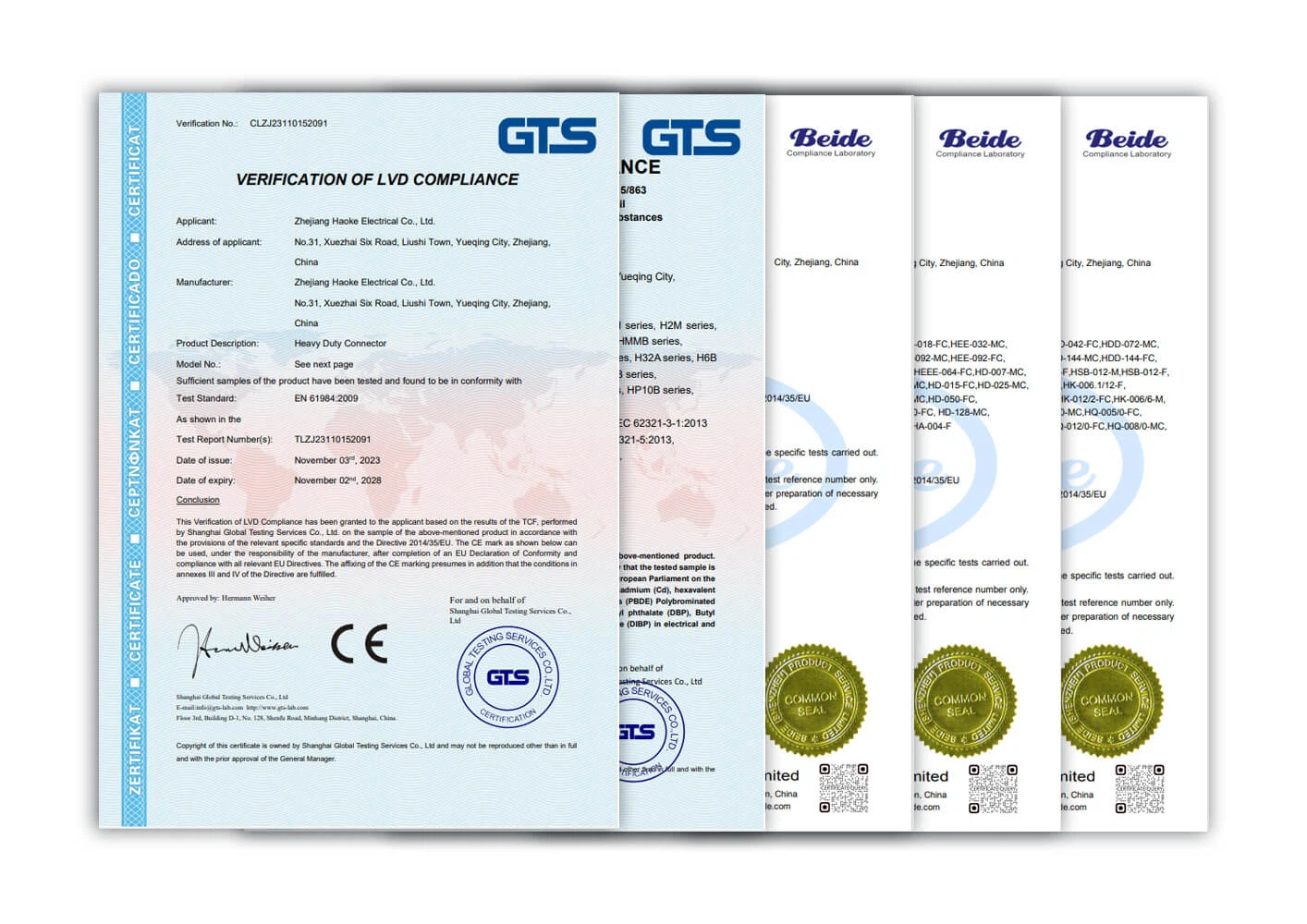

Следвайки принципа „поставяне на клиентите на първо място и израстване заедно“, ние работим с водещи световни компании и имаме международни сертификати като UL, CQC, CE, UKCA и EAC. Нашите продукти се продават по целия свят, особено в Европа и Америка.
