Характеристики на продукта

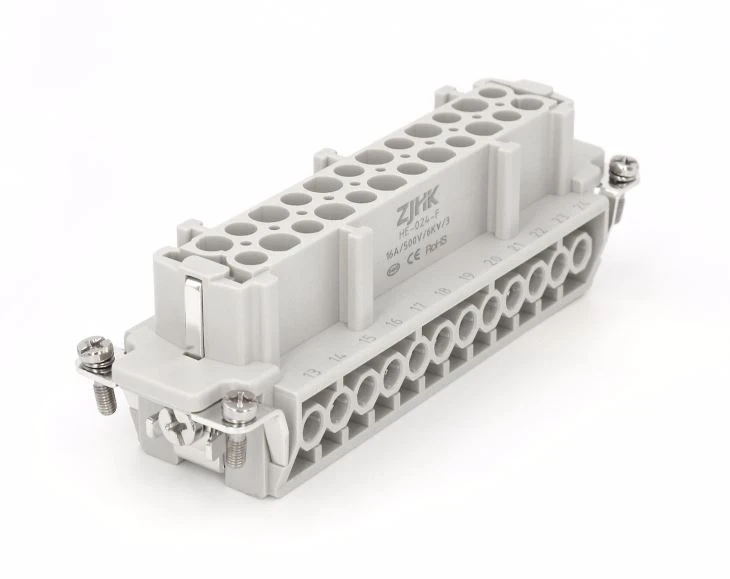

Серия: HE-024, Пол: Мъжки и женски, Винтов завършек, ниво на защита: IP65 (работа с корпус и качулка, размер: 24B, медна сплав, сребърно покритие
Номер за поръчка: 09330242601 （HE-024-M）; 09330242701 （HE-024-F
UL: E511021
Търговски данни
пакет_количество | 1 |
Метод на свързване | Винтова връзка |
Момент на затягане | 0,5 Nm |
Степен на замърсяване | 3 |
Категория на пренапрежение | III |
Брой позиции | 24+PE |
Механичен професионален живот - цикли на чифтосване | ≥ 500 |
Размер | H24B |
Напречно сечение на проводника | 0,14 mm² ... 2,5 mm² |
Сечение на връзката AWG | 26 ... 14 |
Дължина на отстраняване на отделния проводник | 7 мм |
Връзка | Съединителите могат да се задействат само когато няма товар / напрежение. |
Температура на околната среда (работа) | -40 ° C ... 125 ° C (включително нагряване на контактите) |
Клас на запалимост съгласно UL 94 | V0 |
Материал за контакт | Медна сплав |
Материал на контактната повърхност | Siliver покритие |
Електрически характеристики | |
Номинално напрежение (III / 3) | 500 V |
Номинално напрежение | 6 kV |
Номинален ток | 16 A |
Сертифициране предоставяне | CE, RoHS, UL, cUL |
ПИН ZJHK®HE 024 Често се използва за различни връзки на механично оборудване. Например: роботи, автоматизация на оборудването, кранове, шкафове за управление, горещи колела, шкафове за управление на горещи колела, окабеляване и др.
n комбинация с метален корпус, уплътнителен и заключващ механизъм на ZJHK® предпазват връзката от външни влияния като механични удари, чужди тела, влажност, прах, вода или други течности като почистващ и охлаждащ агент, масла и др.
Как да контролираме качеството?
Стъпките за проверка на готовите пластмасови части са както следва:
Стъпка 1: Проверете модела на продукта:
①: Първо проверете дали действителният продукт съответства на модела, съответстващ на процесната карта;
Стъпка 2: Проверете мъжките и женските щифтове:
①: Проверете дали мъжкият и женският щифтове са инсталирани неправилно, високите и ниските щифтове, липсващите щифтове, щифтовете изпускат мед (и ексцентричността на шрапнелите) и др .;
Стъпка 3: Проверете повърхностния печат:
①: Избягвайте обратното отпечатване на продукти: (моля, обърнете се към мостри или чертежи) Първо, извадете мостри или чертежи на съответния модел на продукта и проверете съгласуваността с продуктите, които трябва да бъдат проверени, и потвърдете, че те са правилни, и след това ги преместете в Тествайте продукта в посоката. Визуално наблюдавайте дали отпечатването от двете страни е еднакво и ясно, на разстояние 20-40CM от обекта, който трябва да бъде инспектиран, внимателно проверете всяка позиция с очи и прикрепете шрифта и размера на шрифта, обърнете специално внимание на това дали има пропуснато явление на писане , промени в позицията, неясни Противно на други нежелани явления;
Стъпка 4: Проверете винтовете:
①: Проверете дали винтовете на продукта са грешни, пропуснати, липсват материали, повредени, почернели и други нежелани явления; (обърнете внимание дали монтажната позиция на заземяващия винт е в положението ① на пластмасовата част);
②: Определете дали винтът е монтиран на меден щифт, ако разликата във височината на страничния винт е твърде голяма, той трябва да бъде избран и преработен; (винтът лесно пада, ако винтът не е сглобен на място)
Стъпка 5: Проверете щанцоването на пластмасови части:
①: Проверете дали перфорираните части са нагънати на място, деформирани, липса на материал, изтичане на мед на повърхността и други лоши явления;
Стъпка 6: Проверете външния вид на пластмасовите части:
①: Проверете дали на повърхността (вътрешната) на пластмасовите части има недостиг на материали, цветна разлика, свиване, черна повърхност, замърсявания, маслени петна и др.
Стъпка 7: Проверете размера на пластмасовите части: (проверете според размера на чертежа)
Проверете няколко важни размери на продукта, не може да надвишава стандартния толеранс на размерите;
Стъпка 8: Край на проверката:
Нашата мисия е да контролираме стриктно качеството и да предоставяме на клиентите по-ефективни решения
ЧЗВ:
1.
Въпрос: Вие ли сте фабрика или търговско дружество?
О: Ние сме фабрика в Уенжоу, провинция Zhejiang, Китай.
2.
В: Какъв е вашият материал за вложки?
О: За да гарантираме качеството на продуктите, ние използваме внесения материал SABIC 3412 за шприцоване.
3.
Въпрос: Имате ли агент около думата?
О: Да, за нас е чест да бъдем облагодетелствани от корейски и италиански (северни) клиенти и подписахме споразумение за агенция.
4.
В: Какво е вашето предимство в сравнение с Harting 、 ILME 、 TE （SIBAS） 、 Weidmuller?
О: Нашият HDC може да замени перфектно Harting 、 ILME 、 TE （SIBAS）, повечето клиенти, които използват тези марки преди, След теста те избират нас. Също така цената ни е по-ниска от Harting 40-50%.
5.
Въпрос: Можем ли да използваме вашата HDC мъжка част съвпада с Harting женска част? Или женска част съвпадат мъжка част.
О: От проклятие можем да се съчетаем перфектно с хартинга.
